新型铝塑管塑料管件性能介绍

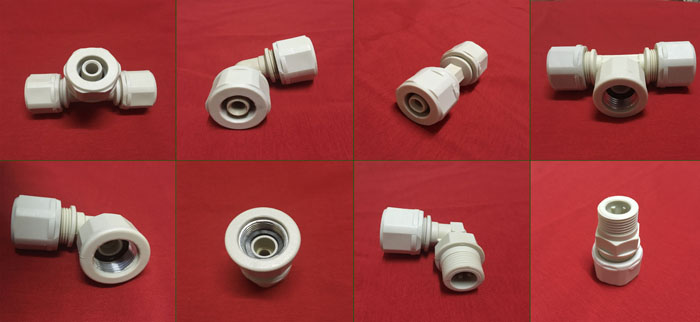

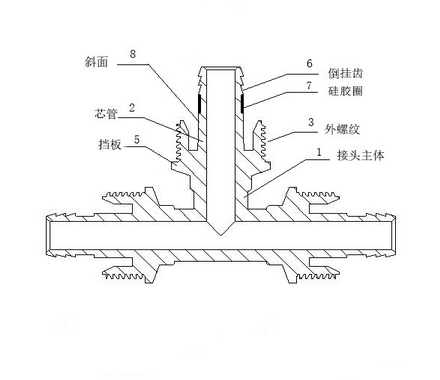

图1为新型管件主体的结构示意图；

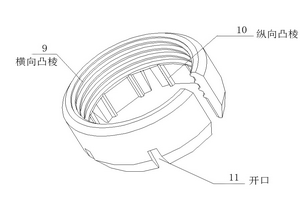

图2为新型管件的C型压紧环结构示意图。

图3为新型锁紧螺母的结构图。

                 附图标记说明：1、接头主体 2、芯管  3、外螺纹  4、锁紧螺母  5、挡板  6、倒挂齿  7、芯管密封圈  8、斜面  9、横向凸棱

         10、纵向凸棱  11、开口  12、加强圈

          (图1)                                                                                  (图2)



一、 材料介绍。

                 本管件采用能用于制造机器零件的工程塑料铸成，主体和螺母材质选用美国进口“杜邦”工程塑料PA66+玻璃纤维复合而成

          产品达食品级、无毒、无味。梅花状压紧环用POM系列合金制造；芯管密封圈用耐低温和高温的硅胶制造。产品一次成型，外

          观漂亮，部件工艺质量均匀，不存在个别参差不齐等现象。重量轻，强度高，成本低，耐高温130度，低温零下-30度。耐弱酸

          碱，耐侯性强，寿命长，密封性好（不惧怕密封圈破损）可以不用密封圈，喜水性（遇水后管件会适量膨胀，使螺母紧固，主

          体密封性提高），最适合藏暗管。

    新型管件的卖点成功之处是材质的配方，使管件的强度和韧性刚好平衡，螺母在锁紧时，既不爆裂，也不滑丝，。

二、结构性能介绍

如图1、2、3所示，本新型铝塑复合管接头，包括接头主体1、芯管2、锁紧螺母4及C型压紧圈。接头主体上设置外螺纹

并与锁紧螺母的内螺纹咬合，接头主体的外螺纹后端设置挡板。当螺母在接头主体向下旋转到一定位置时，会到达挡板的端面并

对应相接，有效避免因旋转螺母过渡，导致接头主体对螺母的内腔产生过大压力，从而挤爆接头的锁紧螺母，另外，当螺母套紧

于接头主体上时，挡板与螺母端部紧密接触，防止螺母松动。接头主体内置空腔，芯管固定在空腔上，芯管上设有倒挂齿，该倒

挂齿外侧下端镶嵌有芯管密封圈，芯管表面做成倾斜的斜面，芯管的底部半径大于上部半径，形成倾角0.5---2度，一方面将管

扩口并迫紧有效防止管材与芯管的连接位置漏水，另一方面因倾角而保证芯管底部具有足够的刚度，避免出现芯管折断等情况。

锁紧螺母内部镶嵌有加强圈，该加强圈设置为韧性金属环，有效增加螺母的刚强度和韧性，防止爆裂。

二、用途介绍

铝塑管配用本塑料合金管件，将大大提高铝塑管的应用领域：除具有以往使用铜配件进行接管的一切用途外，还可输送有酸

性、碱性的气体，液体，有腐蚀性的有毒物质，恶劣的工业油污等。



新型铝塑管塑料管件与铜配件的比较



一、密封性对比。

A、 材质分析：

铜管件在使用过程中存在的问题较多：主要表现是铜的热膨胀系数与PE的热膨胀系数相差太大，在长期冷热交替使用

时，导致管件与管之间产生间隙而漏水漏气。 新型铝塑管塑料管件的材质是PA66工程塑料，它与PE的热膨胀系数相差较

少，冷热交替使用时，收宿、膨胀变化同步进行，杜绝漏水气的问题。PA66材质还有一个特性是吸水膨胀，在使用过程中

由于吸收空气中的水分，是管件主体产生轻微的膨胀，使蕊管和管材的接触更紧密。

B、 结构分析。

（1）新型管件对密封的办法是采用双重性的，看（图1）

第一道：密封是指示位置7—硅胶圈；

第二道：密封是位置8---斜面，即主体芯管的根部约有10CM高是设计成喇叭口的，斜度倾角约0.5--2度，管材插入

芯管时越往下插就越迫的紧。由于管材和芯管的材质同类，使得互相之间的粘结度很好，所以假如第一道密

封硅胶破损或使用时间太长而弹性失效，还有第二道密封，达到双重保险的作用。

（2）新型管件的所有螺纹设计都是倒挂齿的，以及材质的吸水膨胀性，令到螺母锁紧后，返松动的情况被杜绝。

（3）新型管件的芯管根部设计成斜面0.5--2度倾角,除了密封作用，还有一个很大的作用就是：使芯管的根部具有更强的刚

度，避免芯管在使用时候出现折断现象。铜管件长期使用，因为氧化腐蚀常有芯管折断现象。

（4）压紧环的结构设计如（图2）

   纵向凸棱的设计，有效防止管材因摇摆而旋转；开口设计可增强压紧环的收缩力。而铜件的压紧环是不可能加工出凸

棱的，所以铜件很多时候因螺母旋得不够紧，管材在芯管处会旋转松动。

（5）新型管件的主体设计有螺母挡板（图1），作用是螺母旋到挡板处，挡板与螺母端部紧密接触，防止螺母松动，这个

是铜件没有的。螺母返松动是铜件的短处。

二：经济成本对比

           铜配件的材质本身就是属于贵金属，价格较贵，比重大，加工程序比较复杂，造成铜配件的制造成本太高，有点“浪费”的感

觉。如果用国标59铜生产出来的管件，比同规格的塑料合金管件价格贵约3倍；用非标铜或杂铜生产的管件也比塑料合金管件

贵2倍左右。

三：耐候性对比

新型铝塑管塑料合金管件的脆化温度-30℃。 适合使用环境温度-30℃----130℃，平衡吸水率2．5%，耐酸、碱、大多数无

机盐水溶液、卤代烷、烃类、酯类、酮类等腐蚀（但强酸不可以输送），所以应用领域比铜配件更宽广，更适合输送具有腐蚀性

的液体、气体。比如燃气、煤气、天然气都具有弱腐蚀性，选用塑料合金件装配管道会更安全。 铜件在输送带腐蚀性的液体或

气体就没那么好，芯管会因长期的轻度腐蚀，变得容易折断、生锈，降低使用寿命。
